新品發布 | HD-4WRLE35-4X 35通徑高壓大流量高頻響閥

發布日期：2026-02-13 發布：華德液壓 瀏覽量：1568
新品發布

 HD-4WRLE35-4X

35通徑高壓大流量高頻響閥


HD-4WRLE35-4X是一款集?電氣位置反饋?與?集成電子元件（OBE）?于一體的先導式高頻響二階方向控制閥，采用?直動式伺服級閥芯閥套結構?的先導閥，實現主閥芯的高精度閉環控制，滯環≤0.1%，重復精度≤0.08%，動態響應速度遠超傳統比例閥。產品內置OBE模塊，可精確調節先導與主閥芯位置，在35MPa最高工作壓力下，實現對?速度、位置、壓力?和力的多模式高精度閉環控制，支持?CANopen、EtherCAT、PROFINET、Modbus RTU?等主流工業總線協議，無縫接入智能產線系統。最大通徑達35，額定流量高達1500L/min，配備斷電安全位功能，確保極端工況下系統安全。廣泛應用于?注塑成型、軍工裝備、冶金軋機、風力發電、石油化工、汽車制造、工業母機、試驗機?等高端領域，是實現智能制造核心執行單元的理想選擇。

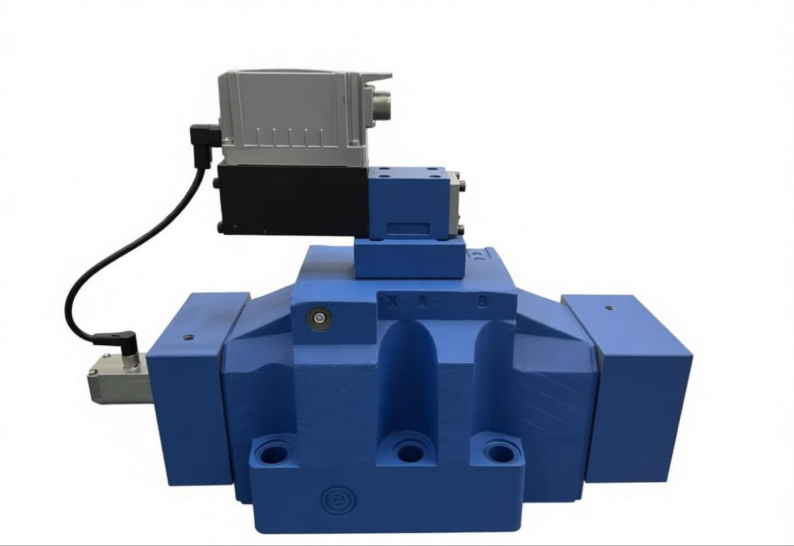

產品圖片



全集成數字軸控制器

  • 將軸控制器、位置反饋與閥芯驅動電路集成于閥體，實現機電液一體化。

  • 內置位置閉環控制算法，直接驅動先導閥芯，無需外部放大器或獨立運動控制卡。

  • 支持模擬量（±10V/4-20mA）及總線通訊，靈活適配傳統與智能控制系統。


高頻響直動閥芯

  • 先導閥采用伺服級閥芯閥套結構，確保高動態與低滯環。

  • 規格35通徑，額定流量高達1500 L/min，最大工作壓力350 bar。

  • 滯環<0.1%，重復精度≤0.08%，動態響應時間（0-100%信號）低至55ms。


全場景控制覆蓋

  • 位置控制?：通過集成LVDT位置傳感器實現主閥芯高精度閉環，電氣位置反饋分辨率高。

  • ?速度控制?：線性流量特性與漸進特性可選，滿足從微流量調節到大流量快速響應的需求。

  • ?復合控制?：通過外部控制器切換控制值，可實現位置-壓力等復合動作模式。



工業4.0就緒接口

  • 總線通訊及模擬量接口（A1/F1），兼容主流PLC與工業網絡。?

  • 內置故障安全功能?：電源中斷或信號故障時，先導閥芯自動復位至“故障安全”位置，主閥芯依靠彈簧返回中位（E/W機能）或偏移位（V/Q3機能），防止執行器意外動作。

  • 環境耐受性?：防護等級IP65（已安裝插頭），工作溫度-20℃至 60℃，耐受振動與沖擊（帶減振板選項）。



為什么選擇我們？

  • 極簡系統集成?

    閥體集成電子元件(OBE)與位置傳感器，省去外置放大器、反饋模塊及復雜布線，安裝空間減少，可靠性提升。

  • 高性能與高可靠性?
    高頻響與高精度?：先導閥伺服結構確保<0.1%滯環，頻響特性在±100%信號下可達5~10Hz量級。
    大流量高壓能力?：35通徑支持高達1500 L/min流量，滿足大型壓機、試驗臺等大功率需求。
    長壽命設計?：采用經過驗證的堅固設計，密封件兼容礦物油、生物降解油及耐火液壓油等.

  • 靈活適配與智能維護
    多協議接口?：通訊接口支持實時參數訪問、狀態監控與故障診斷，實現預測性維護。
    多種先導供油方式?：可根據系統需求選擇內部（P/T）或外部（X/Y）先導油供給，優化系統能耗與響應。
